Technik ändert sich, Gefühle bleiben!
STUDER Fernsteuerungen
STUDER Fernsteuerungen

STUDER Fernsteuerungen

In der professionellen Aufnahmeproduktion, wo mehrere Geräte im komplexen Verbund bedient und überwacht werden müssen, ist die Anordnung der Bedienungsfelder von grundlegender Bedeutung. Ergonomische Gesichtspunkte sind zu berücksichtigen, um Freiraum für kreatives Schaffen zu gewinnen.

STUDER Fernsteuerungen
STUDER Fernsteuerungen

Als ideale Gestaltungelemente bietet STUDER ein umfassendes Programm an Fernsteuersystemen für Tonbandmaschinen an. Anschließbar über serielle oder parallele Schnittstellen – als flexible Fernsteuerbox, oder als Einbaumodule zur Integration in bestehende Bedienungsfelder.

Parallele Laufwerk-Fernsteuerungen sind universell einsetzbar und ihre zusätzliche Ausrüstung an die parallele Schnittstelle der Tonbandmaschine anschließbar. Sie erlauben die Fernbedienung aller wichtigen Laufwerkfunktionen und der variablen Bandgeschwindigkeit, sowie die Faderstart-Aktivierung.

Fernbedienungen Schema
Fernbedienungen Schema

Serielle STUDER Fernsteuerungen verfügen über den nahezu gleichen Bedienungskomfort wie die Tonbandmaschine selbst. Anwenderspezifisch programmierbare Funktionstasten (Soft Keys) gewährleisten den Zugriff auf sämtliche Laufwerk-, Locator- und Editierfunktionen.

Alle Anzeige- und Betriebsmodi des integrierten Fernzählers sind aktivierbar. Rückmeldeanzeigen orientieren über den aktuellen Maschinenstatus.

Serielle Fernsteuerungen verfügen über den nahezu gleichen Bedienungskomfort wie die Tonbandmaschine selbst. Anwenderspezifisch programmierbare Funktionstasten (Soft Keys) gewährleisten den Zugriff auf sämtliche Laufwerk-, Locator- und Editierfunktionen.

Alle Anzeige- und Betriebsmodi des integrierten Fernzählers sind aktivierbar. Rückmeldeanzeigen orientieren über den aktuellen Maschinenstatus.

Die Audiokanal-Fernsteuerung bildet ein unentbehrliches Instrument für Synchronisationsarbeiten. Sie ermöglicht die ferngesteuerte Betriebsarten-Umschaltung zweier Audiokanäle und des Zeitcodekanals.

STUDER Fernsteuerungen – Übersicht

FUNKTIONSÜBERSICHT Fernsteuerbare Funktion = Fernsteuerbare Funktion
Auszug der wichtigsten Fernsteuermöglichkeiten Statusanzeige = Statusanzeige
LAUFWERKFUNKTIONEN
Schnelles Vorspulen > StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Schnelles Rückspulen < StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Wiedergabe PLAY StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Aufnahme REC StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Bandstop STOP StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Rangieren SHUTTLE StatusanzeigeFernsteuerbare Funktion
Rückwärts-Wiedergabe REVERSE PLAY StatusanzeigeFernsteuerbare Funktion
Reduziertes Umspulen LIBRARY WIND StatusanzeigeFernsteuerbare Funktion
Interaktives Rückspulen BACKSPACE Fernsteuerbare Funktion Fernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Programmierbarer Bandrücklauf ROLL BACK StatusanzeigeFernsteuerbare Funktion
Wiedergabe beim Umspulen LIFTER Fernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Bandgeschwindigkeits-Vorwahl ips Statusanzeige StatusanzeigeFernsteuerbare Funktion
Variable Bandgeschwindigkeit VARI SPEED StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion Statusanzeige StatusanzeigeFernsteuerbare Funktion
– Vorwahl als Effektivwert -34 … +50% / ± 7,5 HT StatusanzeigeFernsteuerbare Funktion
– Anzeige als Effektivwert DEVIATION StatusanzeigeFernsteuerbare Funktion
– Vorwahl mit Referenzskala 000 < 500 > 999 Fernsteuerbare Funktion Fernsteuerbare Funktion
Reglerstart-Betriebsartvorwahl FADER START StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion Statusanzeige StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
BANDZÄHLER
Echtzeitanzeige TIMER StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
– mit Rückstellung RESET Fernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Hilfszähler-Funktionen LAP StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
LOCATOR-FUNKTIONEN
0-Locator (Zählerstand 0) ZERO LOC Fernsteuerbare Funktion Fernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Address-Locator LOC 1 … LOC 5 StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Locator Adressierung TRANS/LOC StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Locator Start-Betriebsarten LOC START StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
AUDIO-PARAMETER StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Bandsorten-Vorwahl A/B Statusanzeige StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Entzerrung CCIR/NAB Statusanzeige StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Aufnahme-Verriegelung MASTER SAFE Statusanzeige StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
Betriebsart-Umschaltung MONO/STEREO StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion StatusanzeigeFernsteuerbare Funktion
AUDIOKANAL-FERNSTEUERUNG
Kanalwahl-Audio CH1/CH2 StatusanzeigeFernsteuerbare Funktion
– Kanal-Betriebsarten INPUT/SYNC/READY StatusanzeigeFernsteuerbare Funktion
– Vorwahl des Aufnahmestatus SAFE/READY/REC StatusanzeigeFernsteuerbare Funktion
Kanalwahl Zeitcode TC StatusanzeigeFernsteuerbare Funktion
– Kanal-Betriebsart INPUT/SYNC/REPRO StatusanzeigeFernsteuerbare Funktion
– Vorwahl des Aufnahmestatus SAFE/READY/REC StatusanzeigeFernsteuerbare Funktion
– Code-Pegelindikator CODE LEVEL Statusanzeige
SYSTEMAUSWAHL für Tonbandmaschinen A807
A812 / A820
über Schnittstelle Parallel / Seriell P P P P P P S S S
1 – Laufwerk-Fernbedienungsmodul 20.820.367.00
2 – Varispeed-Fernbedienungsmodul 21.328.290.00
3 – Varispeed Fernsteuermodul 10.403.050.00
4 – Laufwerk-Fernbedienungsbox 20.820.366.00
5 – Varispeed-Fernbedienungsmodul 21.328.253.00
6 – Audiokanal-Fernsteuermodul 21.328.260.00
7 – Fernzählermodul 20.820.368.00
8 – Fernsteuerbox 20.820.369.00
9 – Fernsteuermodul 20.820.370.00

Die STUDER Fernsteuermodul- und Boxen

Serielle Fernsteuerbox
Serielle Fernsteuerbox

Serielles Fernsteuermodul
Serielles Fernsteuermodul

Serielles Fernzählermodul
Serielles Fernzählermodul

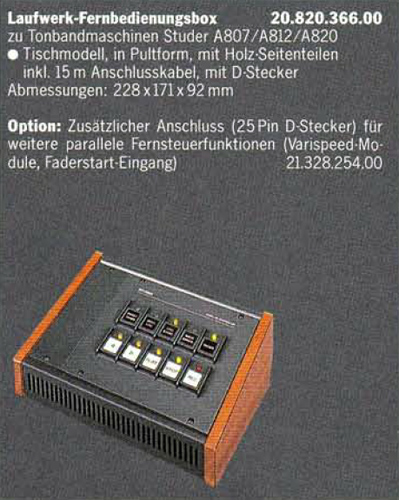

Laufwerk Fernbedienungsbox
Laufwerk Fernbedienungsbox

Varispeed Fernbedienungsmodul
Varispeed Fernbedienungsmodul

Varispeed Fernbedienungsmodul
Varispeed Fernbedienungsmodul

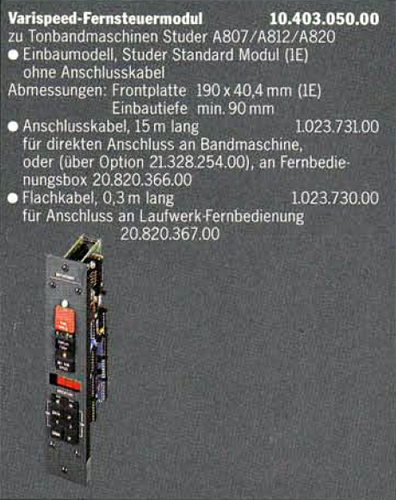

Varispeed Fernsteuermodul
Varispeed Fernsteuermodul

Laufwerk Fernbedienungsmodul
Laufwerk Fernbedienungsmodul

Audiokanal Fernsteuermodul
Audiokanal Fernsteuermodul

Weitere STUDER Fernsteuerungen und Möglichkeiten

Die folgende Tabelle informiert über die Fernsteuermöglichkeiten für weitere STUDER-Tonbandgeräte.

+ = passend zu
# = unterschiedliche Kabel für die einzelnen Maschinen benötigt

Bezeichnung Bestell-Nr. A807 A810 A812 A816 A820 A827
(Multitrack)
A820
(Multitrack)

Parallel Remote Control 1.328.200.82 +
1.328.250.00 + + + + + +
20.820.367.00 + + + + + +
21.328.268.00 +
Varispeed Remote Control 21.328.253.00 + + + + + + +
1.328.290.00 # # # # # # #
1.328.280.00 # # # # # # #
Autolocator 21.328.230.83 + + + + +
21.328.240.83 + + + + +
Serial Remote Control 20.820.369.00 + + + + +
20.820.370.00 + + + + +
Serial Remote Counter 20.820.368.00 + + + + +
1.328.330.00 + + + + +
1.328.285.00(TC) + + + + +
Remote Counter RS232 1.328.275.00 # # # # # # #
Serial Remote Selector 21.328.248.00 + + + + +

[su_note note_color=“#FFFF66″ text_color=“#333333″ radius=“3″]

Bitte unbedingt beachten: Die hier oben auf der Seite gezeigten Fernsteuermodule- und Boxen werden heute von der Firma STUDER nicht mehr verkauft und angeboten! Diese Seite will also nur zeigen, was ursprünglich mit STUDER Tonbandgeräten technisch möglich war. Die Daten und Bilder stammen aus dem Prospekt „Fernsteuerungen für A807 / A812 / A820“ aus dem März 1987!

[/su_note]

Download

STUDER Fernsteuerungen für den PC

Auch heute gibt es noch Leute die sich mit der Weiterentwicklung von Tonbandgeräten und Zubehör für STUDER-Bandmaschinen beschäftigen. So hatte zum Beispiel der Software-Hersteller studio-remotes.com verschiedene PC-basierte Fernsteuerungen für STUDER-Tonbandgeräte angeboten. Die Webseite ist aber seit September 2016 leider nicht mehr verfügbar!

Dort konnte man sich auch eine kostenlose Version, mit der man seine Bandmaschine vom PC aus Fernsteuern konnte („Mini Remote for STUDER“), herunterladen. Wenn Du trotzdem Interesse an dieser Software hast, dann nutze bitte mein Kontaktformular um mir eine Nachricht zu hinterlassen. Ich hatte die Software vor längerer Zeit schon geladen und kann Dir eine kostenlose Kopie für den privaten Gebrauch zur Verfügung stellen.

Weitere Webseiten die PC-basierte Fernsteuerungen anbieten:
