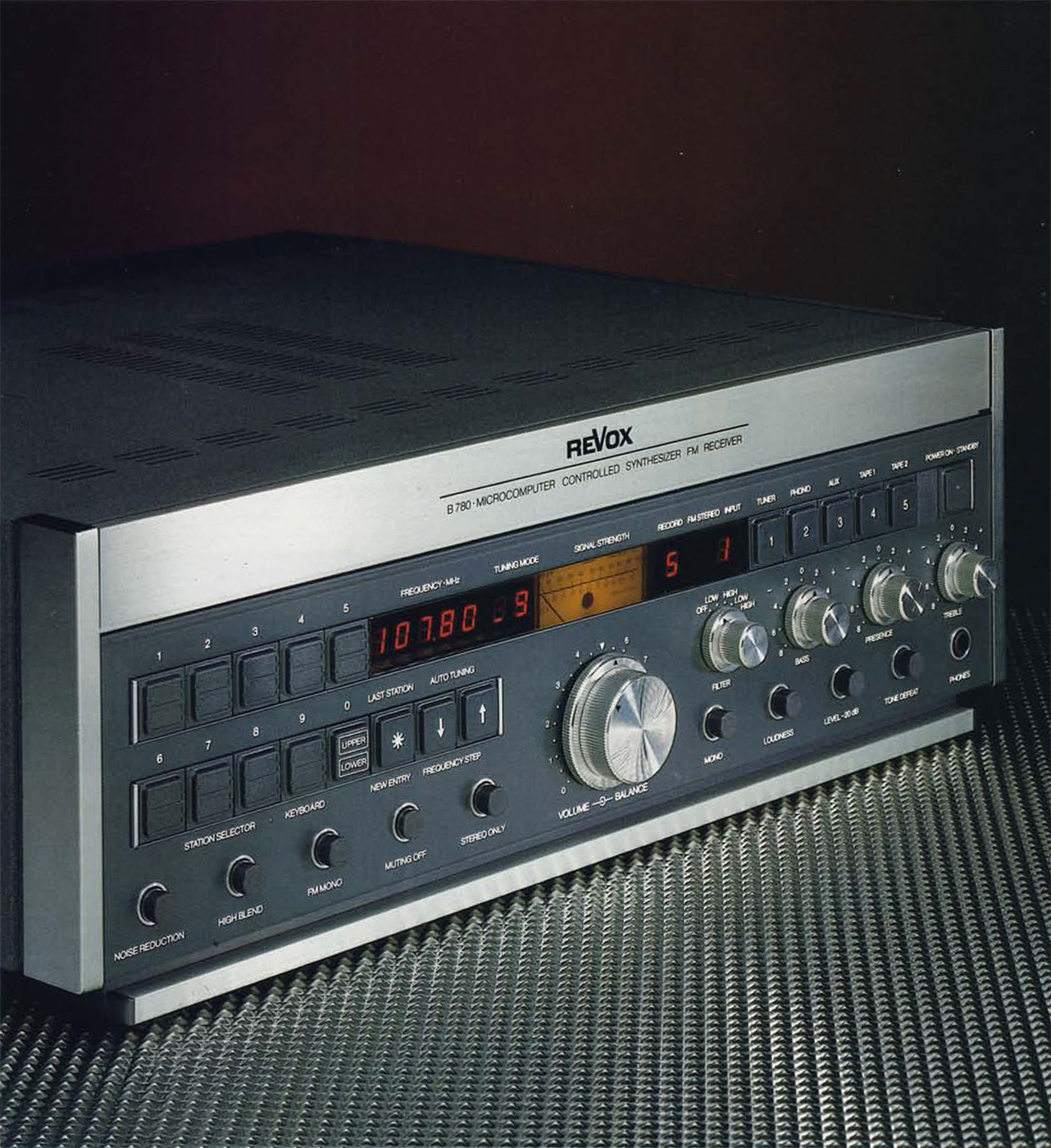

Die Idee, die Technik von Verstärker ReVox B750 und Tuner ReVox B760 weiterentwickelt zu kombinieren und als Kompaktgerät ReVox B780 – FM-Synthesizer-Receiver anzubieten, erschien vordergründig wie ein Rückschritt in die Radiozeit – wäre da nicht ein völlig neues Bauteil mit im Spiel gewesen. Das Geheimnis hieß »3278« und war ein Mikroprozessor, in dessen 4-kByte-Lesespeicher (ROM) rund 2000 Programminstruktionen zur Steuerung des B780 versteckt waren.
Dieser µP (Mikroprozessor) hatte nun wirklich überall seine Finger im Spiel, und es gab kaum eine HF- oder NF-Baugruppe, die nicht mit dem µP kommunizierte. Deshalb war es wichtig, Tuner und Verstärker beieinander zu hoben. Der µP ermöglichte die reine Drucktastenbedienung und eine Reihe neuer Vorgänge wie Frequenzsuchlauf (Scanning) in beiden Richtungen. Dazu numerische Frequenzeingabe, Speicherung von 18 Stationsfrequenzen und 7 Antennenrotorpositionen, elektronische Ein- und Ausgangsumschaltung des Vorverstärkers, Umschaltung der Lautsprecherausgänge, Ansteuerung der Digitalanzeigen, Überwachung der Endstufen und eine Reihe von Zusatzfunktionen wie die Umschaltung der Deemphasis, Stereofilter, Stummschaltung usw.
Der »Microcomputer controlled Synthesizer FM Receiver« war der Beginn einer neuen Zeit. Bei den technischen Daten gab es nicht mehr Wesentliches zu verbessern, hingegen gewann der Bedienungskomfort stetig an Bedeutung. Nach einem ausführlichen Test des ReVox B780 mit dem Titel „Wunderknabe“ schrieb Hans-Günter Beer in der Juli-Ausgabe 1980 des deutschen Magazins (AUDIO):
Dem ReVox-Receiver kann ein exzellentes Preis-Leistungs-Verhältnis bescheinigt werden. Wo erhält man sonst für 3000 Mark einen derart guten Tuner nebst einem hochwertigen Verstärker, gepaart mit extrem hohem Bedienungskomfort?
Der ReVox B780 – FM-Synthesizer-Receiver wurde zwischen 1980 und 1984 gebaut und kostete 3.200 Schweizer Franken. Das Vorgängermodell war der ReVox B760 von dem es auch die professionelle Variante STUDER A176 gab. ReVox beschrieb das neue Gerät damals wie folgt:
Der ReVox-Receiver – das Kernstück der Stereo-Anlage
Der B780 bietet Anschlussmöglichkeiten für Plattenspieler, zwei Tonband- beziehungsweise Cassettengeräte und zwei Lautsprechergruppen. Dank des technischen Raffinements kann zum Beispiel während einer Nachrichtensendung gleichzeitig eine andere Musikquelle auf Kassette überspielt werden. Die empfangenen Signale setzt der kraftvolle Verstärker originalgetreu um.
Wenn schwierigste Empfangsbedingungen herrschen. Genau das Richtige für den ReVox-Receiver:
Der B780 ist die kompakte Kombination von trennscharfem Tuner und verzerrungsfreiem Verstärker. Ohne Kompromisse. Nur ein Spitzen-Tuner empfängt sehr dicht beieinanderliegende sowie schwache UKW-Sender lupenrein und kristallklar. Deshalb müssen sich am anerkannten Referenz-Tuner von ReVox alle anderen messen lassen. Damit das Ohr auch in den Genuss dessen kommt, was der Tuner leistet, hat ReVox ihn mit einem ebenbürtigen Verstärker ausgestattet. Das ist Spitzentechnik auf kleinstem Raum.
Klangregelnetzwerk
Die empfangenen Signale setzt der kraftvolle Verstärker originalgetreu um. Drei Klangregler gestatten die Feinabstimmung getrennt nach Bass, Höhen und Mitten. Im Bereich der unteren Lautstärke ist für gehörrichtige Wiedergabe – Betonung der Höhen und Tiefen – und Feinregulierung bei voller Dynamik gesorgt.
Sendersuchlauf
Mit einem Knopfdruck überstreicht der automatische Suchlauf den gesamten UKW-Bereich. Vorwärts und rückwärts. Dabei ist er in der Lage, schwach einfallende Sender zu übergehen oder wahlweise nur Stereo-Programme zu berücksichtigen. Bestechend ist die unkomplizierte Speicherung von nicht weniger als 18 Sendern mittels 10 Eingabetasten. Alternativ können damit auch die Frequenzen numerisch eingegeben und gespeichert werden. Durch die Taste »high blend« wird der Empfang verrauschter Stereo-Sender ohne Veränderung des Klangbildes verbessert.
Aufwändiges Sicherheitskonzept
Selbst bei einem Stromausfall bis zu 200 Stunden bleibt das gespeicherte Programm erhalten. Der Mikrocomputer überwacht ständig den groß dimensionierten Guss-Kühlkörper auf seine Temperatur und die Lautsprecheranschlüsse auf unzulässige Signale. So sind Boxen und Endstufe jederzeit vor Überlastung geschützt.
Ein Konzept – zwei Möglichkeiten
Der ReVox-Empfänger ist auch ohne Endstufe unter der Bezeichnung B739 erhältlich. Als Vorverstärker ermöglicht er den Einsatz von
Aktiv-Boxen oder einer separaten Endstufe. Wie zum Beispiel die Hochleistungsendstufe B740. Auch im B780 ist das ReVox-Prinzip verwirklicht: die hohen und höchsten Ansprüche selbst des verwöhntesten HiFi-Kenners voll und ganz zu erfüllen.
Technische Daten
- Empfangsbereich: 87,50 … 107,975 MHz, durchstimmbar über quarzgenauen Frequenzsynthesizer.
- Abstimmungsmodi:
- a) mit direkter Frequenzeingabe über Tastatur im 25-kHz-Kanalraster.
- b) mit FREQUENCY STEP UP/DOWN im 25-kHz-Kanalraster.
- c) mit AUTOTUNING UP/DOWN im 50-kHz-Kanalraster.
- Speicher: 18 Stationen im 25-kHz-Kanalraster.
- Anzeigen:
- Quarzgenaue 7-Stellen-Anzeige für Frequenz.
- 3-stellig für TUNING MODE.
- 2-stellig für Stationsnummer.
- Signalstärke: logarithmisch 0 … 100 dBµV (0 dBµV = 1 µV).
- Nutzbare Empfindlichkeit:
- Mono: 2 µV (an 75 Ohm), bezogen auf 26 dB Rauschabstand und 40 kHz Hub.
- Rauschabstand:
- Aux, TAPE 1, 2: größer als 90 dB.
- PHONO: größer als 73 dB, bezogen auf 5 mV (1 kHz).
- Phono-Entzerrung: Vorhanden.
Ausführliche technische Daten finden Sie im Prospekt (siehe Download).
Download
Umbausatz auf DAB+
Stephan Schori hat einen Umbausatz entwickelt, der den legendären ReVox B780 zukunftssicher macht. Da früher oder später in ganz Europa mit der UKW-Abschaltung zu rechnen ist, würden herkömmliche Receiver und Tuner dann nicht mehr funktionieren, da es nichts mehr zu empfangen gibt! Mit seinem Umbausatz auf DAB+ gibt es eine Lösung für das Problem. Das Kit wird über die Sumatronic AG in der Schweiz vertrieben. Ausführliche Informationen finden sich auf der Webseite von Stephan Schori. Der Preis für den Umbausatz liegt aktuell bei rund 1.400 Schweizer Franken! Das folgende kurze Video zeigt den ReVox B780 mit DAB+-Funktion.
