ReVox B750
ReVox B750

ReVox B750

Der ReVox B750 Stereoverstärker war integrierender Bestandteil der Hi-Fi-Anlage mit dem Tonbandgerät ReVox B77, die 1977 an internationalen Audiofachausstellungen zum ersten Mal präsentiert worden war. Die umfangreichen Entwicklungsarbeiten, die mit dem Vorgängermodell ReVox A740 zum ersten TIM-freien Konzept führten, blieben für die folgenden Verstärker nicht ohne Wirkung.

ReVox B750 MK II
ReVox B750 MK II

So wurde der ReVox B750 der erste Vollverstärker der „normalen“ Leistungsklasse mit voll komplementären, symmetrischen Endstufen, geringer Gesamtgegenkopplung und umfangreichen elektronischen Schutzmaßnahmen für Endstufen und angeschlossene Lautsprecher.

Mit der Fähigkeit selbst schwierigste Dynamiksprünge sauber aufzulösen, hatte der B750 das Zeug für eine potente und hochmusikalische Schaltzentrale mit sechs Stereoeingängen. Die Vor- und Endstufen ließen sich auftrennen und machten den Weg frei, um z.B. einen Equalizer einzuschleifen.

Gleich zwei Tonbandgeräte ließen sich per Hinterbandkontrolle überprüfen und für Bandkopien direkt schalten. Das Klangregelnetzwerk enthielt neben Höhen- und Tiefenreglern einen weiteren für Präsenz, bei einer insgesamt feineren Abstufung (2- dB Schritte).

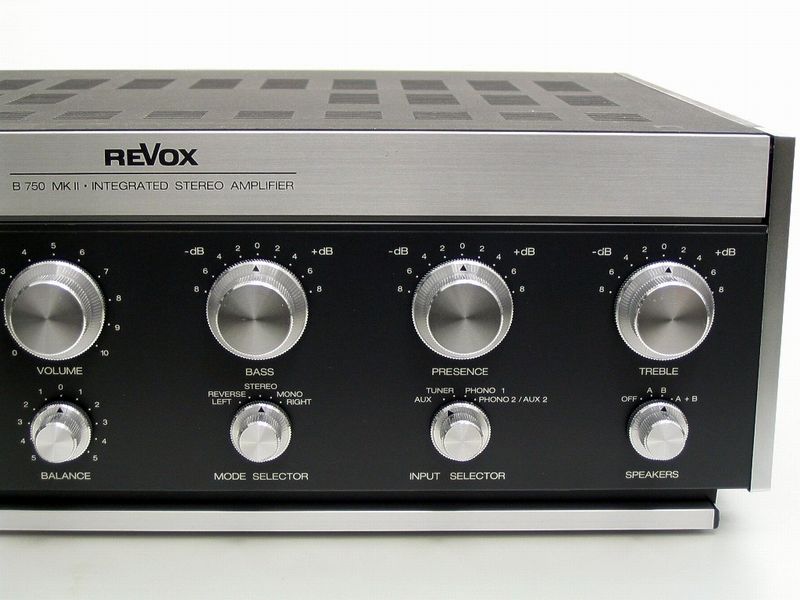

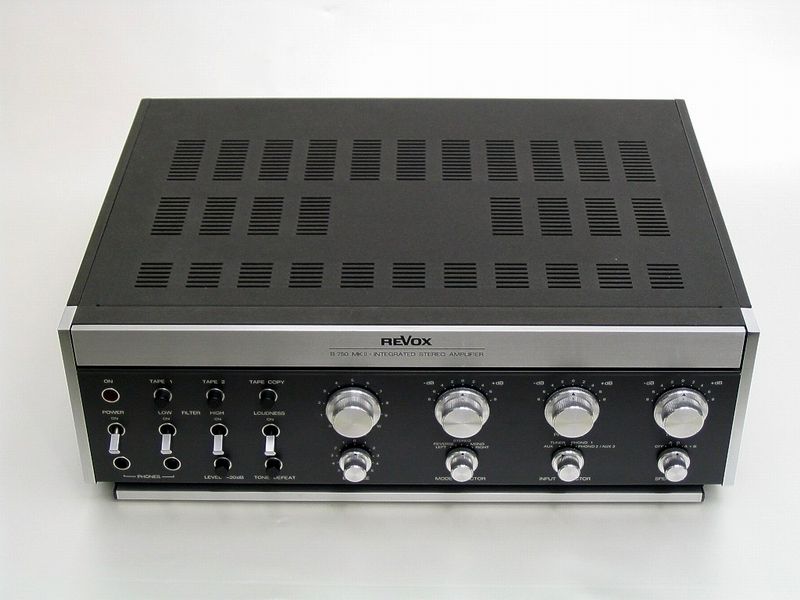

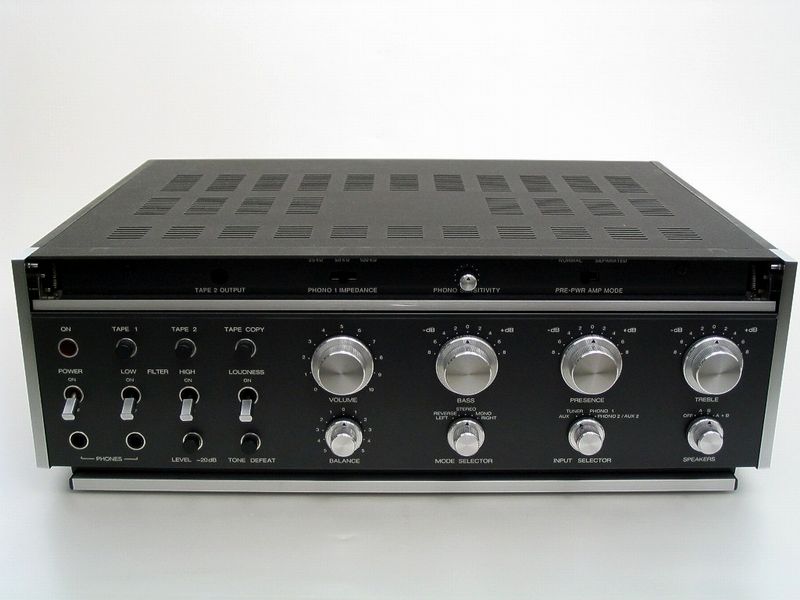

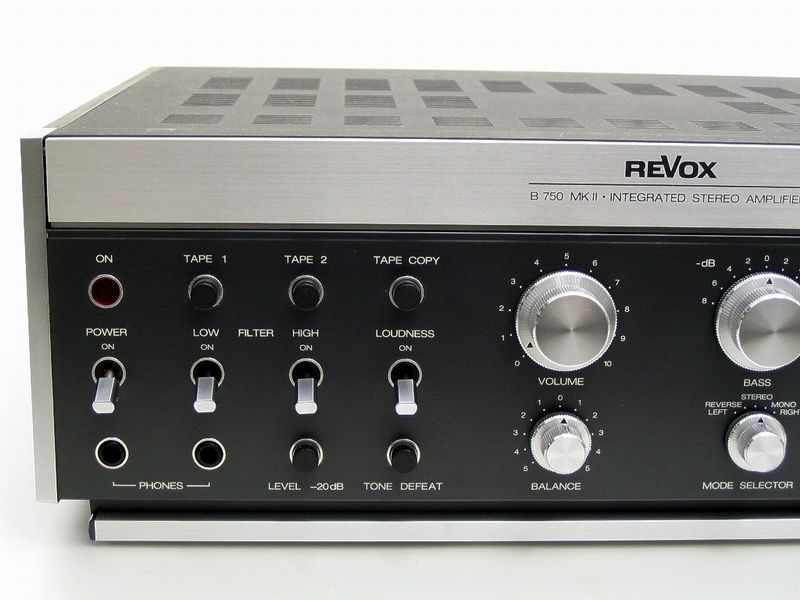

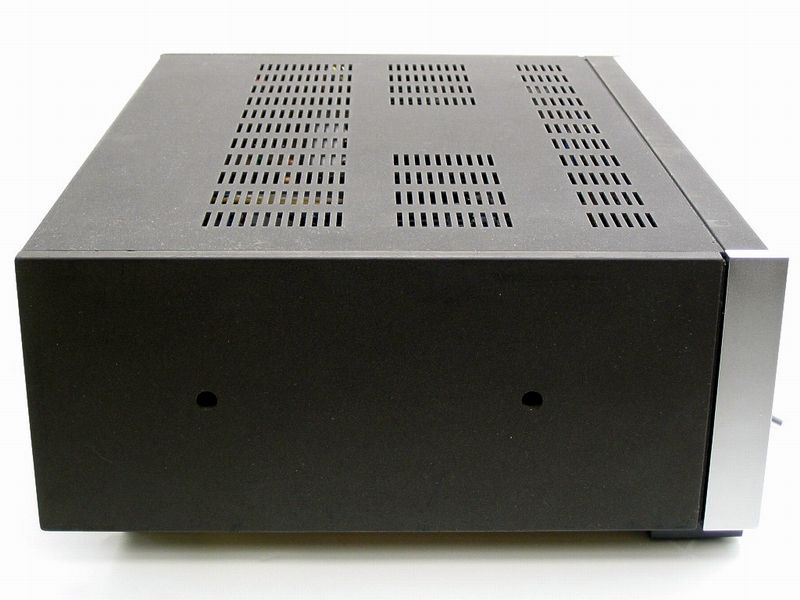

Bilder eines ReVox B750 MK II

Die folgenden Bilder wurden mir freundlicherweise von „Franz Audio“ zur Verfügung gestellt.

Weitere Informationen

Der B750 wurde in den Versionen MK I und MK II (siehe Bilder) in der Zeit zwischen 1977 und 1982 gebaut. Er kostete damals rund 1.560 Schweizer Franken.

Technische Daten

Ausgangsleistung (DIN 45500)220 Watt (110 Watt pro Kanal bei 4 Ohm)
Ausgangsleistung Musik280 Watt (140 Watt pro Kanal bei 4 Ohm)
Verzerrungenbesser als 0,1 %
Frequenzgang10 Hz - 20 kHz, ± 0,5 dB
Fremdspannungsabstand
Tapebesser als 90 dB
Phonobesser als 70 dB
Übersprechen (1 kHz)besser als 66 dB für alle Eingänge
Klangregler, in 2-dB-Stufen± 8 dB, für Bass, Treble und Presence
Bestückung99 Transistoren 4 IC (Spannungsregler) 4 Brückengleichrichter 48 Dioden
Gewicht13 Kg

Download

Multimedia

Dieses Video zeigt einen offensichtlich frisch revidierten B750, bei dem diverse Bauteile getauscht wurden.
