Mit dem Erscheinen des ReVox B261 – FM-Synthesizer-Tuner trat das über integrierte Schaltkreise gesteuerte Empfängersystem in die zweite Generation. Im neuen Design der B200-Serie wurde der Bedienungskomfort weiter gesteigert. Erstmalig in diesem neuen Konzept war die lR-(lnfrorot-)Fernsteuerbarkeit. Nun standen bereits 20 Frequenzspeicher zur Verfügung, in die nun auch Stationsnamen mit alphanumerischer Anzeige abgelegt werden konnten.
Zudem wurden die individuellen Betriebsbedingungen (Antenneneingang, Muting-Ansprechschwelle usw.) pro Station mit gespeichert. Für den Schutz der Speicherinhalte bei Netzausfall wurde keine Batteriestützung mehr benötigt, weil mittlerweile nichtflüchtige Speicher, sog. EA-R0Ms, zur Verfügung standen. Ein Memory-Scan zum automatischen Abrufen der gespeicherten Frequenzen war ebenfalls neu. Schließlich wurde die Kanalraster-Auflösung auf 12,5 kHz erhöht, und ein eingebauter Kalibrieroszillator (400 Hz) machte sich nützlich für die Einpegelung einer Hi-Fi-Anlage. Die professionelle Version des ReVox B261 trug die Bezeichnung STUDER A726.
Im Erscheinungsjahr 1983 beschrieb die Firma ReVox diesen neuen Spitzen-Tuner mit folgendem Text:
Der Spitzen-Tuner, der keine Wünsche mehr offen lässt. Der neue ReVox B261 – FM-Synthesizer-Tuner verkörpert perfekte Technik, gestalterische Ausgewogenheit und hohen Bedienungskomfort. So kommt der Individualist in den Genuss, beispielsweise in Kombination mit dem neuen Vollverstärker ReVox B251, seine Vorstellung hinsichtlich Funktion und Design nach dem Stand der Technik von morgen schon heute zu realisieren.

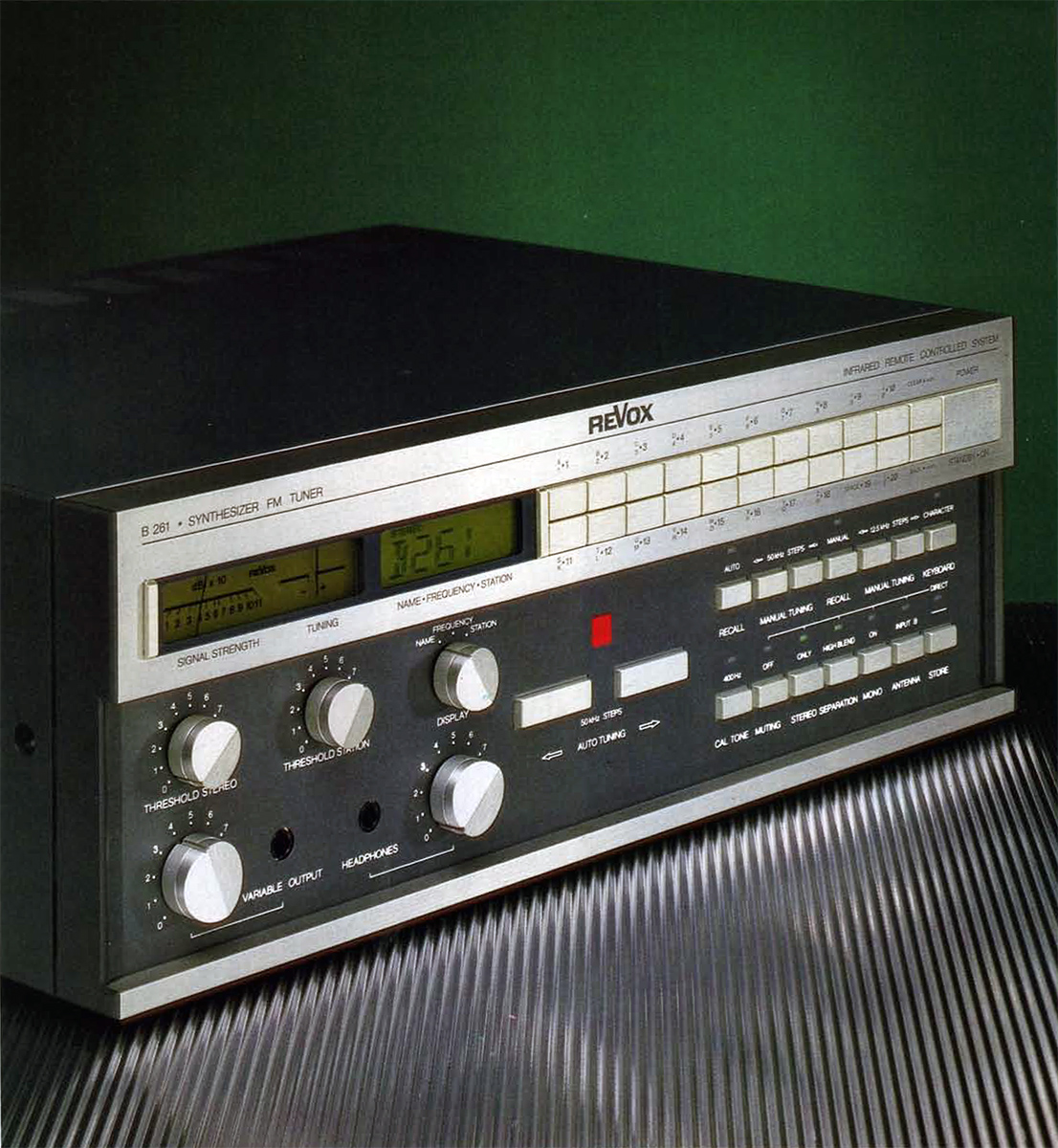

Klare Gliederung
Der konsequente Frontplatten-Aufbau gliedert die Bedienungselemente in übersichtliche und klar erkennbare Bereiche. Im oberen Bedien- d Anzeigefeld befinden sich die 20 Stationstasten. Alle nur der Programmierung dienenden Tasten und Regler sind im unteren Teil angeordnet und durch eine Abdeckung aus Acrylglas geschützt.
Die außergewöhnliche Charakteristik
Der B261 knüpft an die leistungsfähige Empfangstechnik der ReVox-Referenz-Tuner an. Quarzgenaue Abstimmung, hohe Trennschärfe, höchste Eingangsempfindlichkeit und hervorragende Wiedergabe sind eine Selbstverständlichkeit. Über 20 Stationstasten lassen sich auch in Regionen mit sehr hoher Senderdichte alle gewünschten UKW-Stationen trennscharf speichern und direkt oder mittels der neu entwickelten Infrarot-Fernsteuerung abrufen.
Mit zwei Threshold-Reglern lassen sich die Ansprechschwellen für Stereo- und Mono-Stationen wahlweise erhöhen und absenken. Durch die Taste «high blend» werden selbst schwach einfallende Stereo-Stationen, bei denen störende Rauscheffekte auftreten können, einwandfrei empfangen. Ohne Beeinflussung des Frequenzganges.
Dieser nur einmal zu programmierende Effekt bleibt für jede Station unabhängig von Senderwechseln erhalten. Neben dem automatischen Sendersuchlauf kann eine UKW-Station durch direkte Eingabe der Frequenz im 12,5- oder 50-kHz-Raster auf eine beliebige Stationstaste gespeichert werden. Gleichzeitig ist es möglich, die bevorzugte Empfangsart – Stereo, Mono und Zusatzfunktion wie Muting und «high blend» – mitzuprogrammieren.
Die Flüssigkristall-Anzeige zeigt Name, Frequenz und Station (alphanumerisch) an. Dies bedeutet eine zusätzliche Erleichterung in der Erkennung der programmierten Station.
Der perfekte Tuner von ReVox
Im B261 steckt die ausgereifte Technik von ReVox, welche wiederum neue Maßstäbe setzt und Garant ist für zuverlässige Funktion, Langlebigkeit und Wertbeständigkeit. Dass dieser Spitzen-Tuner mit Microcomputer-Steuerung darüber hinaus in Design und Bedienungskomfort keine Wünsche offen lässt, ist typisch für dieses ReVox-Konzept.
Bilder und Texte dieses Artikels stammen aus dem Originalprospekt. Der ReVox B261 – FM-Synthesizer-Tuner wurde ab 1983 produziert und kostete 2.125 Schweizer Franken.
Technische Daten
| Merkmal | Technische Daten |
|---|---|
| Empfangsbereich | 87,5… 108.00 MHz |
| Sendervorwahl | Frequenzeingabe im 12,5 kHz Raster über Tastenfeld Handabstimmung im 50 kHz und 12,5 kHz Raster automatischer Suchlauf im 50 kHz Raster 20 Stationen im 12,5 kHz Raster programmierbar (Frequenz, Name, Mode) |
| IR-Fernsteuerung | Station 1… 10, Scan up, Scan down, Power off, ON/Last Station, +10 |
| Genauigkeit der Quarzreferenz | ±0,002 % |
| Anzeigen | für Frequenz: 7-stellig (Ziffern) für Stationsname: 4-stellig (Buchstaben + Ziffern) für Signalstärke: 0… 110 dBf für Abstimmung: linear 20 kHz/mm |
| Nutzbare Empfindlichkeit | 0,5 µV am 75 Ohm-Eingang für 26 dB Signal/Rauschabstand bei 40 kHz Hub Mono 2 µV, Stereo 20 µV am 75 Ohm-Eingang für 46 dB Signal/Rauschabstand bei 40 kHz Hub |
| Spiegelfrequenzdämpfung | 110 dB; Af 2x fZF |
| Zwischenfrequenzdämpfung | 110 dB; Af=fzF |
| Nebenwellendämpfung | 110 dB; Af = fzF/2 |
| Übernahmeverhältnis | 0,8 dB, für einen Signal/Rauschabstand von 30 dB bei 40 kHz Hub und einer Eingangsspannung von 1 mV an 75 Ohm |
| Trennschärfe | 80 dB, Nutzsignal 100 µV an 75 Ohm, Störsignal 1 mV an 75 Ohm, moduliert mit 40 kHz Hub |
| AM-Unterdrückung | 72 dB, bezogen auf 75 kHz Hub, 30% AM, 400 Hz und 1 mV Antennenspannung an 75 Ohm |
| Frequenzgang | 30 Hz… 15 kHz ±1 dB, gemessen mit 40 kHz Hub und 1 mV Antennenspannung an 75 Ohm |
| Deemphasis | 50 µs (Variante Europa) 75 µs (Variante USA) |
| NF-Verzerrungen | 0,07%, gemessen bei 1 kHz mit 40 kHz Hub, Mono und Stereo L = R, 1 mV Antennenspannung an 75 Ohm |
| Fremdspannungsabstand | 75 dB, 30 Hz… 15 kHz linear, gemessen bei 1 mV Antennenspannung an 75 Ohm und bezogen auf 75 kHz Hub |
| Stereo-Übersprechdämpfung | 100 Hz… 10 kHz, 40 dB 1 kHz, 43 dB, bezogen auf 40 kHz Hub bei einer Antennenspannung von 1 mV an 75 Ohm |
| Pilotton- und Hilfsträgerdämpfung | 73 dB (inkl. Oberwellen), 15 kHz… 300 kHz linear, bezogen auf 75 kHz Hub bei einer Antennenspannung von 1 mV an 75 Ohm |
| Umschaltschwelle STATION | 2… 20 µV an 75 Ohm, einstellbar mit Regler THRESHOLD STATION |
| Umschaltschwelle STEREO | 5… 350 µV an 75 Ohm, einstellbar mit Regler THRESHOLD STEREO |
| Antenneneingang | 75 Ohm koaxial |
| NF-Ausgänge, Fix-Ausgang | kleinste zulässige Last 10 kOhm Ausgangsspannung: 2 V bei 400 Hz und 75 kHz Hub |
| regelbarer Ausgang / Kopfhörerausgang | kleinste zulässige Last 10 kOhm (Vorderseite und Rückseite) 6 V bei 400 Hz und 75 kHz Hub, geeignet für Kopfhörerimpedanzen von 8… 600 Ohm |
| Ferneinschaltung | vom Cassettenrecorder B710 über 6-polige Buchse |
| Optionen | Antennenumschaltung A/B Deemphasis 75 µs |
| Gewicht | 8,5 kg |
| Abmessungen | 450 x 153 x 332 mm |
